2026年聚氯乙烯（PVC）防水卷材产品性能参数详解白皮书

一、前言
聚氯乙烯（PVC）防水卷材作为高分子防水材料的重要品类，凭借其优异的耐候性、耐化学腐蚀性、高拉伸强度及可焊接性，在建筑屋面、地下工程、隧道、水池等防水领域得到广泛应用。随着2026年建筑行业对防水材料耐久性、环保性及施工效率要求的不断提升，PVC防水卷材的产品性能参数体系亦持续优化。本白皮书基于现行国家标准及行业发展趋势，系统解析2026年PVC防水卷材的关键性能参数，为设计、施工、监理及采购单位提供技术参考。

二、产品分类与规格

1. 分类
按生产工艺分为均质卷材（H类）、带纤维背衬卷材（L类）、织物内增强卷材（P类）等。
按性能等级分为普通型（N类）和耐候型（W类），其中耐候型适用于外露屋面。

2. 规格
厚度：1.2mm、1.5mm、2.0mm（常用）；特殊工程可定制1.0mm~3.0mm。
宽度：2.0m、2.5m（最大可达3.0m）。
长度：20m、25m、30m（或按客户要求）。

三、核心性能参数详解（基于GB 12952-2026《聚氯乙烯防水卷材》报批稿及行业实测数据）

1. 物理力学性能

• 拉伸强度：≥12 MPa（N类）；≥16 MPa（W类）。表征卷材抵抗拉伸破坏的能力，直接影响屋面抗风揭及基层变形适应能力。
• 断裂伸长率：≥250%（N类）；≥200%（W类）。高伸长率确保卷材在温度应力、结构沉降下保持完整。
• 直角撕裂强度：≥60 N/mm（N类）；≥80 N/mm（W类）。反映抵抗裂口扩展的能力。
• 低温弯折性：-25℃无裂纹（N类）；-30℃无裂纹（W类）。衡量低温施工及寒冷地区使用适应性。
• 加热伸缩量：≤2mm（80℃×168h）。控制高温下尺寸稳定性，避免起鼓。
• 热老化（80℃×168h）：拉伸强度保持率≥90%，断裂伸长率保持率≥85%。

1. 耐候与耐久性能

• 人工气候加速老化（氙灯）：3000h后，拉伸强度保持率≥80%，断裂伸长率保持率≥70%（W类）。模拟长期紫外线、温湿循环作用。
• 耐臭氧老化（40℃×168h，臭氧浓度50pphm）：无裂纹。
• 耐化学腐蚀：在10%酸、碱、盐溶液中浸泡168h，外观无变化，拉伸强度保持率≥85%。

1. 热性能与焊接性能

• 热空气老化（70℃×168h）：拉伸强度保持率≥85%，断裂伸长率保持率≥80%。
• 焊接剥离强度：≥60 N/cm（焊接后24h）。搭接缝采用热风焊接，焊缝强度是卷材本体强度的关键保障。
• 焊接剪切强度：≥100 N/cm（焊接后24h）。

1. 环保与安全性能

• 挥发性有机化合物（VOC）释放量：≤50 μg/m³（按GB 50325-2020要求）。低VOC配方适用室内及密闭空间。
• 有害物质限量：铅、镉、铬、汞等重金属含量符合GB/T 31117-2022要求；不含邻苯二甲酸酯类增塑剂（特定环境）。
• 防火性能：B2级（可燃），特殊阻燃型可达B1级（难燃）。氧指数≥32%。
• 耐水性能：吸水率≤1.5%（168h浸泡）。低吸水率保证长期防水效果。

五、2026年技术升级趋势

1. 高耐候配方：采用纳米TiO₂改性，提升紫外线屏蔽效率，预计W类卷材人工气候老化时长将达5000h。
2泼. 自修复功能：微胶囊化修复剂添加，实现微小刺穿后自主愈合，降低渗漏风险。
3. 绿色环保：生物基增塑剂替代传统邻苯类，可回收性提升至90%以上。
4. 智能化施工：预铺反粘型PVC卷材配合自粘胶层，实现无胶粘剂快速铺贴，效能提高30%。

六、选型与施工要点

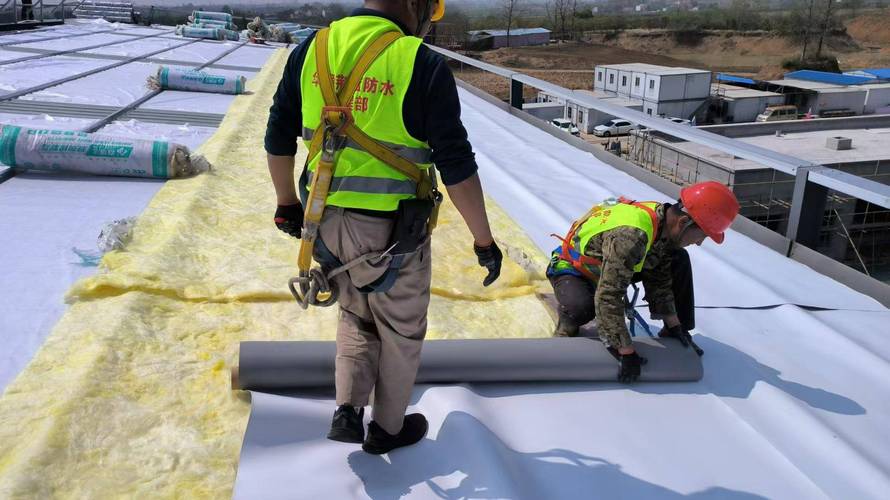

根据工程环境选择：外露屋面宜选用W类、厚度≥2.0mm、织物内增强P类；地下工程宜选用H类或L类均质卷材，厚度≥1.5mm。焊接时需控制热风温度（250℃~350℃）、速度（1.5m/min~3.0m/min”，避免过焊。

七、
2026年PVC防水卷材在保持传统优势基础上，性能参数进一步向高耐候、环保、长效方向迭代。工程设计应严格对照本白皮书所列参数，并结合实际工况进行选材与验收，以确保建筑全生命周期防水安全。
